СИСТЕМА НЕПРЯМОГО СУХОГО ОХЛАЖДЕНИЯ ГЕЛЛЕРА®

Изобретенная компанией EGI в Венгрии в начале 1950-х годов, система ГЕЛЛЕРА® получила всемирное признание как идеальный вариант сухого охлаждения. Эта система - подходящее решение для электростанций, работающих на ископаемом топливе, ядерной энергии или биомассе.

Главными компонентами этой системы являются: смешивающий конденсатор, гидравлические машины, охладительные дельты, подогревающие элементы (пиковые охладители), а также оборудование для создания потока воздуха. В теплообменниках непрямой системы охлаждения используются различные типы оребренных поверхностей. Одним из видов такой поверхности являются плоские алюминиевые листовые ребра на алюминиевых трубках (дельты типа ФОРГО).
Охлажденная вода из градирни протекает через две утилизационные гидравлические турбины, подключенные параллельно, и направляется в смешивающий струйный конденсатор для конденсации потока пара из турбины. Одна часть этого потока, в зависимости от количества конденсированного пара, подается насосами в питательную систему котла с помощью простых бустерных насосов, а основная часть потока воды возвращается в градирню для охлаждения.

С момента ее рождения до настоящего времени система ГЕЛЛЕРА прошла большой путь, и теперь она находит применение в любом климате от полюсов до тропиков, а ассортимент технических решений обеспечивает построение экономичной, надежной и комплексной системы сухого охлаждения. Доступны решения для экстремальных климатических условий (очень холодные и экстремально жаркие). Система ГЕЛЛЕРА способна работать с градирнями с естественной и принудительной тягой.





ОСНОВНЫЕ ПРЕИМУЩЕСТВА СИСТЕМА ГЕЛЛЕРА:

  • Наименьшее вакуумное пространство среди аналогичных систем сухого охлаждения делает ее наиболее подходящей для электростанций с быстрым запуском.
  • Обеспечивает максимальную устойчивость к замерзанию даже при экстремально холодной зиме.
  • Свобода в размещении на территории энергоблока.
  • Низкая стоимость эксплуатационного обслуживания.

ГАРДИНЯ ГЕЛЛЕРА С ЕСТЕСТВЕННОЙ ТЯГОЙ

Сухие градирни с естественной тягой являются ключевыми компонентами системы Геллера (Heller System®) благодаря   низкому потреблению энергии на собственные нужды. Сухие градирни с естественной тягой могут быть либо с гиперболической оболочкой из армированного бетона, либо представлять собой  стальную конструкцию, обшитую алюминиевыми листами. Сухая градирня Heller System®  с естественной тягой работает практически бесшумно.

Мощный восходящий поток в градирне с естественной тягой пригоден для выведения очищенных дымовых газов через бетонную конструкцию сухой градирни Геллера, что приводит к экономии капиталовложений и затрат на обслуживание, а также сокращает концентрацию загрязнений. В башне градирни могут размещаться либо короткие металлические вытяжные трубы для котлов с псевдоожиженным слоем (вытяжная труба-в-башне), либо мокрый скруббер для мокрой очистки дымовых газов (десульфация топливного газа-в-башне).



Heller Indirect Dry Cooling

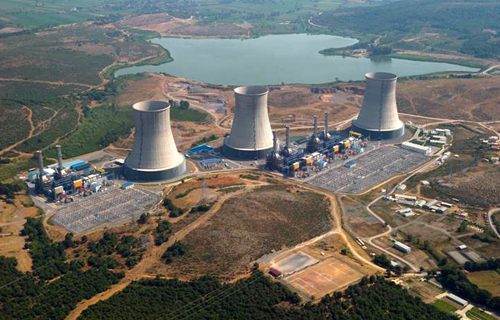

Natural Draft Concrete Structure Heller Towers - 3×770 MW Gebze & Adapazari CCGT (Turkey)

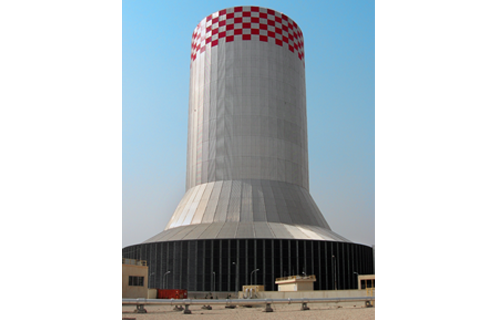

Natural Draft Steel Structure Heller Tower - 540 MW Zayzoun CCPP (Syria)

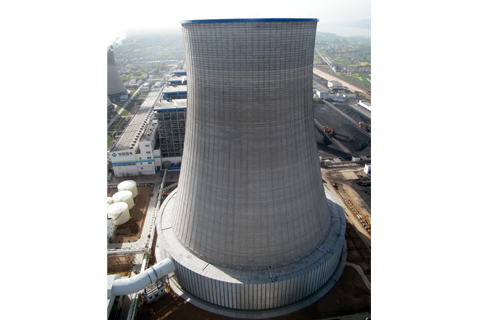

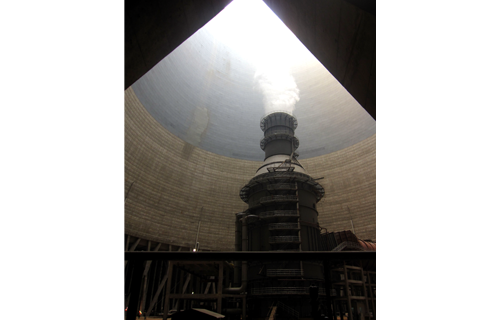

FGD-in-tower of 2×600 MW BaoJi Supercritical PS (China)





FGD-in-tower of 2×600 MW BaoJi Supercritical PS (China)

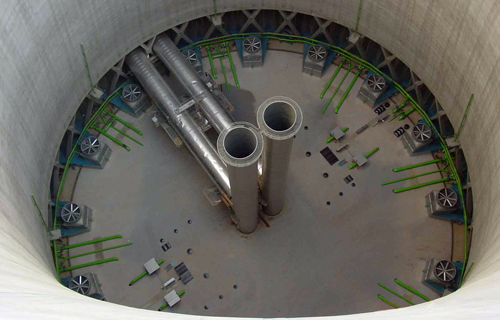

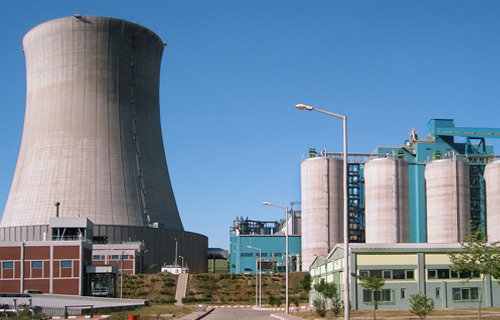

 Stack-in-tower of 2×160 MW CAN TPP (Turkey) – The single cooling tower shell, through which the flue gas is exhausted, serves 2 power units





Stack-in-tower of 2×160 MW CAN TPP (Turkey) – The single cooling tower shell, through which the flue gas is exhausted, serves 2 power units

СУХИЕ ГРАДИРНИ С ПРИНУДИТЕЛЬНОЙ ТЯГОЙ
СУХИЕ ГРАДИРНИ С ПРИНУДИТЕЛЬНОЙ ТЯГОЙ

Сухие градирни с принудительной тягой бывают модульно-линейными или круговыми. Малозаметная и практически бесшумная конструкция позволяет размещать данные градирни даже в густонаселенных городских районах. Небольшие размеры монтажной площадки позволяют организовать системы сухого охлаждения на любом объекте.

Каждый проект разрабатывается индивидуально с учетом требований Заказчика, в том числе к габаритам оборудования: высоте, ширине и длине градирни. Морозоустойчивая конструкция позволяет применять систему в суровых зимних условиях (даже за Полярным кругом), а решения для высоких температур окружающего воздуха - в исключительно жарких условиях.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА:

  • Подходит для ограниченных участков.
  • Подходит для экстремального климата.
  • Не выделяется на фоне городских построек.

СМЕШИВАЮЩИЙ СТРУЙНЫЙ КОНДЕНСАТОР
СМЕШИВАЮЩИЙ СТРУЙНЫЙ КОНДЕНСАТОР

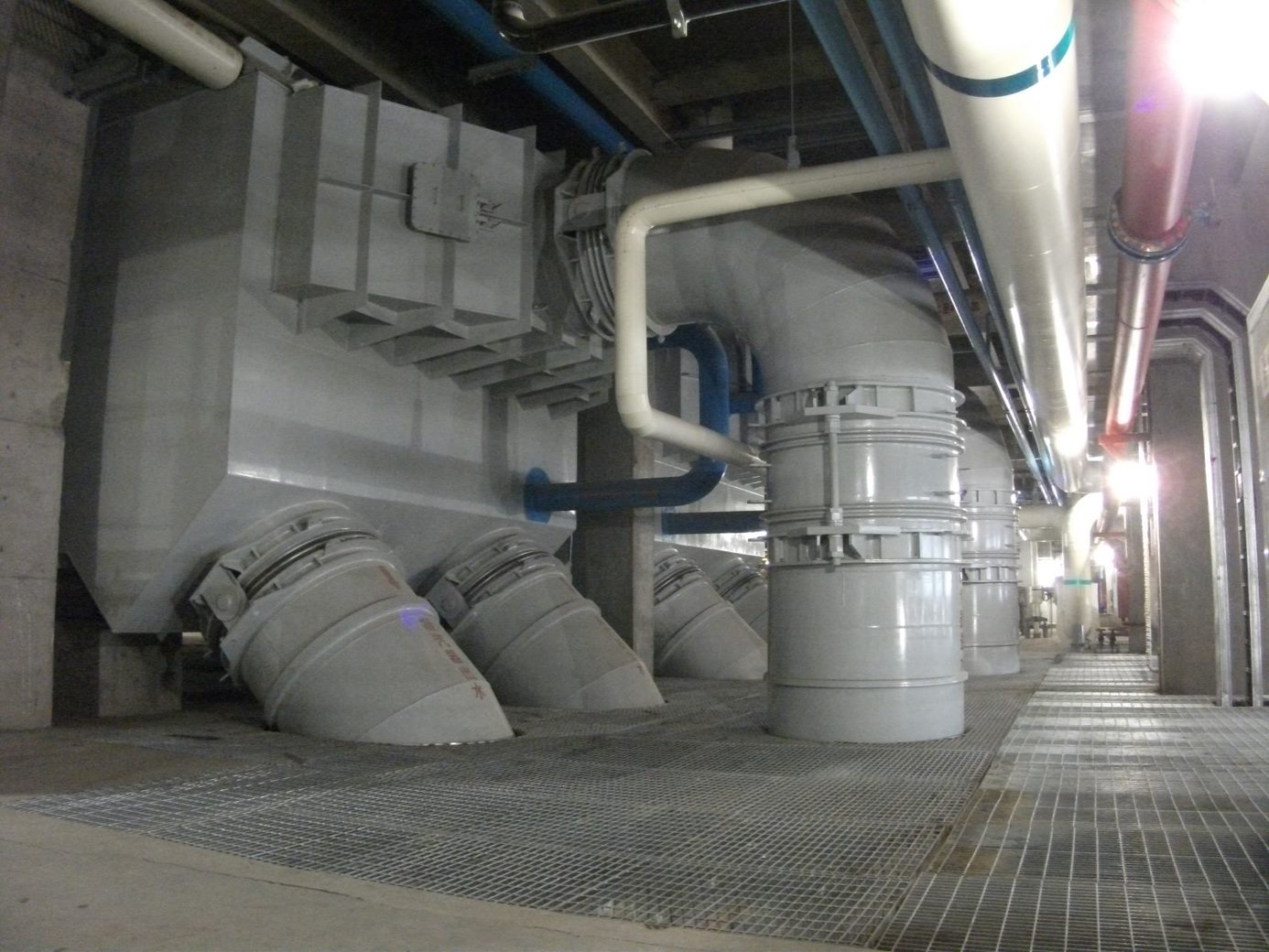

Одним из ключевых преимуществ системы Геллера (Heller System®) является смешивающий струйный конденсатор. Пространство, находящееся под вакуумом такое же, как и в поверхностном конденсаторе, что позволяет производить быструю откачку и легкое поддержание вакуума.

Избыточное давление охлаждающей воды, возвращающейся из градирни, может быть утилизировано в гидравлической (утилизационной) турбине, насаженной на один вал с циркуляционным насосом и приводным двигателем, сохраняя таким образом 30-35% мощности насосов.

Кроме того, смешивающий конденсатор по своей конструкции проще и дешевле, чем поверхностный конденсатор, практически не требует технического обслуживания.
